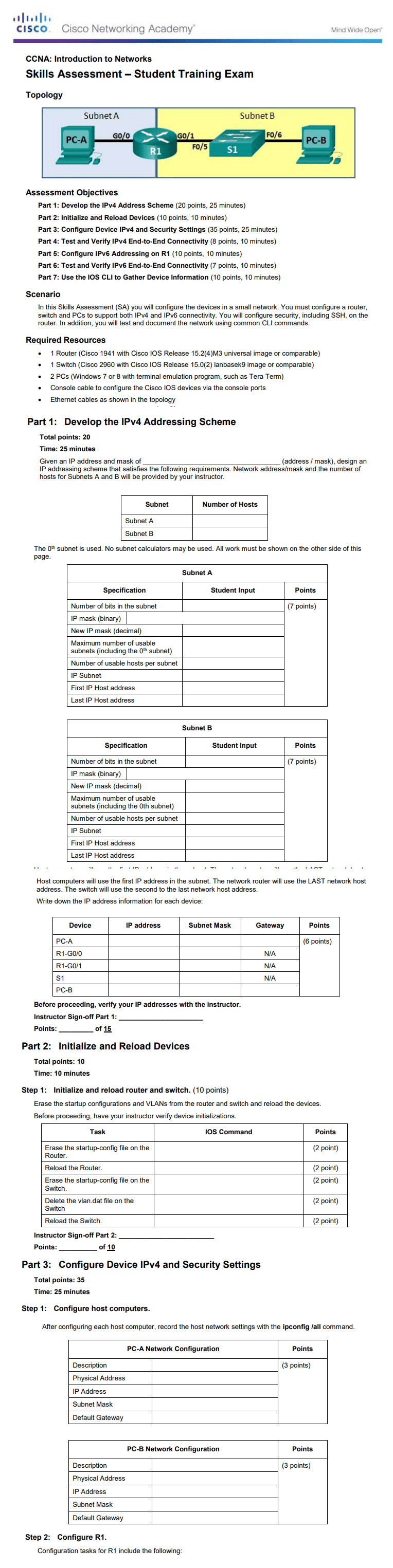

CCNA-1 - Bevezetés a hálózatok világába
CCNA-1 - Bevezetés a hálózatok világába
kurzus záró gyakorlati vizsga
Mit tartalmaz ez a lab/gyakorlati feladat:
Topológia: 2 PC, 1 Cisco router, 1 Cisco switch összekötése és konfigurálása.
Feladatok:
- IPv4 címzési séma kidolgozása két alhálózatra.
- Eszközök inicializálása és újraindítása.
- Router és switch IPv4 konfigurálása + biztonsági beállítások (pl. jelszavak, SSH).
- IPv4 végpontok végpontok közti connectivity tesztelése.
- IPv6 címek konfigurálása a routeren és tesztelés.
- CLI parancsok használata és eszközinformációk gyűjtése.
Szükséges eszközök:
1 × router (Cisco 1941)
1 × switch (Cisco 2960)
2 × PC+putty
Console kábel + Ethernet kábelek a topológia összekötéséhez
Megoldás:
1. IPv4 címzési terv
Subnet A
| Eszköz | IP |
|---|---|
| PC-A | 192.168.1.10 /24 |
| R1 G0/0 | 192.168.1.1 /24 |
Subnet B
| Eszköz | IP |
|---|---|
| R1 G0/1 | 192.168.2.1 /24 |
| PC-B | 192.168.2.10 /24 |
Default gateway:
PC-A → 192.168.1.1
PC-B → 192.168.2.1
2. Router konfiguráció (R1)
enable
configure terminal
hostname R1
no ip domain-lookup
enable secret class
line console 0
password cisco
login
exit
line vty 0 4
password cisco
login
exit
Interface konfiguráció:
interface g0/0
ip address 192.168.1.1 255.255.255.0
no shutdown
exit
interface g0/1
ip address 192.168.2.1 255.255.255.0
no shutdown
exit
3. IPv6 konfiguráció a routeren
ipv6 unicast-routing
interface g0/0
ipv6 address 2001:DB8:1::1/64
exit
interface g0/1
ipv6 address 2001:DB8:2::1/64
exit
4. Switch konfiguráció (S1)
enable
configure terminal
hostname S1
no ip domain-lookup
interface vlan 1
ip address 192.168.2.2 255.255.255.0
no shutdown
exit
ip default-gateway 192.168.2.1
5. PC-A beállítás
IP address: 192.168.1.10
Subnet mask: 255.255.255.0
Default gateway: 192.168.1.1
IPv6:
2001:DB8:1::10 /64
Gateway: 2001:DB8:1::1
6. PC-B beállítás
2001:DB8:2::10 /64
Gateway: 2001:DB8:2::1
7. Tesztelés
PC-A: ping 192.168.2.10
PC-B: ping 192.168.1.10
IPv6: ping 2001:DB8:2::10
