Packet Tracer – Layer 3 Switching és Inter-VLAN Routing konfigurálása

A Cisco-feladat szépen végigvisz egy multilayer switch konfigurálásán. Magyarul: egy switch egyszerre kapcsoló és router is. Az emberiség rájött, hogy két külön doboz helyett néha elég egy drágább doboz is. Fejlődés.

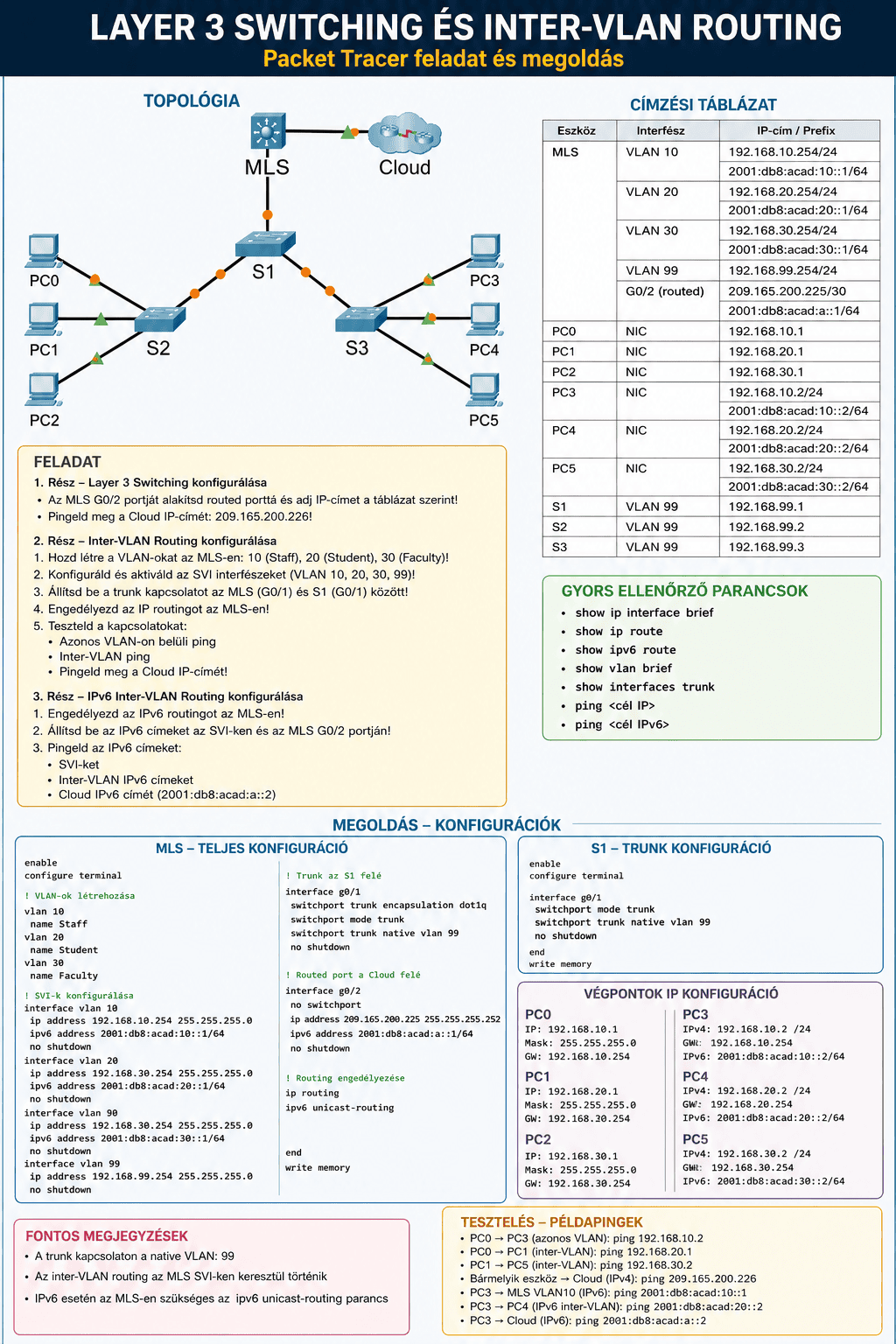

A dokumentum:

Címzési táblázat

IPv6 címek is vannak a feladatban, azok lentebb külön szerepelnek.


A feladat magyar fordítása részenként

1. rész – Layer 3 Switching konfigurálása

Feladat:

Az MLS switch G0/2 portját routed porttá kell alakítani, majd IP-címet adni neki.

Ez azt jelenti, hogy:

• ez a port nem switchport lesz,
• hanem router interfészként működik.

MLS konfiguráció

enable
configure terminal

interface g0/2
no switchport
ip address 209.165.200.225 255.255.255.252
no shutdown

Teszt

ping 209.165.200.226

Ha működik:

• az MLS már Layer 3 kapcsolatban van a Clouddal.

2. rész – Inter-VLAN Routing konfigurálása

1. lépés – VLAN-ok létrehozása az MLS-en

MLS

enable
configure terminal

vlan 10
name Staff

vlan 20
name Student

vlan 30
name Faculty

Nagyon fontos:

• Packet Tracer case-sensitive,
• tehát pontosan így kell írni a neveket.

Mert természetesen a hálózat működésének kulcsa a nagybetűhasználat. Nem az IP-routing.


2. lépés – SVI interfészek konfigurálása

SVI = Switch Virtual Interface

Ezek lesznek a VLAN-ok gateway-ei.

MLS – VLAN 10

interface vlan 10
ip address 192.168.10.254 255.255.255.0
no shutdown

MLS – VLAN 20

interface vlan 20
ip address 192.168.20.254 255.255.255.0
no shutdown

MLS – VLAN 30

interface vlan 30
ip address 192.168.30.254 255.255.255.0
no shutdown

MLS – VLAN 99

interface vlan 99
ip address 192.168.99.254 255.255.255.0
no shutdown

3. lépés – Trunk konfigurálása MLS-en

A G0/1 lesz trunk port.

MLS – G0/1

interface g0/1
switchport trunk encapsulation dot1q
switchport mode trunk
switchport trunk native vlan 99
no shutdown

Ez a kapcsolat viszi:

• VLAN 10
• VLAN 20
• VLAN 30
• VLAN 99 forgalmát.

4. lépés – Trunk konfigurálása S1-en

S1 – G0/1

enable
configure terminal

interface g0/1
switchport mode trunk
switchport trunk native vlan 99
no shutdown

5. lépés – Routing engedélyezése

MLS

ip routing

Ez kapcsolja be:

• az IPv4 routingot,
• tehát a VLAN-ok közötti forgalomirányítást.

Ellenőrzés

show ip route

Meg kell jelenniük:

• a VLAN 10,
• VLAN 20,
• VLAN 30,
• VLAN 99 hálózatoknak.

6. lépés – Kapcsolatok tesztelése

VLAN 10 teszt

PC0-ról:

ping 192.168.10.2

vagy:

ping 192.168.10.254

VLAN 20 teszt

PC1-ről:

ping 192.168.20.2

VLAN 30 teszt

PC2-ről:

ping 192.168.30.2

VLAN 99 teszt

S1-ről:

ping 192.168.99.2
ping 192.168.99.3
ping 192.168.99.254

Inter-VLAN routing teszt

Példa:

PC0-ról:

ping 192.168.20.1

Ha válaszol:

• működik az inter-VLAN routing.

Cloud teszt

Bármelyik eszközről:

ping 209.165.200.226

3. rész – IPv6 Inter-VLAN Routing

1. lépés – IPv6 routing engedélyezése

MLS

ipv6 unicast-routing

2. lépés – IPv6 címek az SVI interfészeken

VLAN 10

interface vlan 10
ipv6 address 2001:db8:acad:10::1/64

VLAN 20

interface vlan 20
ipv6 address 2001:db8:acad:20::1/64

VLAN 30

interface vlan 30
ipv6 address 2001:db8:acad:30::1/64

3. lépés – IPv6 konfigurálása G0/2-n

MLS

interface g0/2
ipv6 address 2001:db8:acad:a::1/64

Ellenőrzés

show ipv6 route

4. lépés – IPv6 kapcsolatok tesztelése

PC3

ping 2001:db8:acad:10::1

PC4

ping 2001:db8:acad:20::1

PC5

ping 2001:db8:acad:30::1

Inter-VLAN IPv6 teszt

PC3-ról:

ping 2001:db8:acad:20::2

Cloud IPv6 teszt

PC3-ról:

ping 2001:db8:acad:a::2

Teljes megoldás eszközönként

MLS

enable
configure terminal

vlan 10
name Staff

vlan 20
name Student

vlan 30
name Faculty

interface vlan 10
ip address 192.168.10.254 255.255.255.0
ipv6 address 2001:db8:acad:10::1/64
no shutdown

interface vlan 20
ip address 192.168.20.254 255.255.255.0
ipv6 address 2001:db8:acad:20::1/64
no shutdown

interface vlan 30
ip address 192.168.30.254 255.255.255.0
ipv6 address 2001:db8:acad:30::1/64
no shutdown

interface vlan 99
ip address 192.168.99.254 255.255.255.0
no shutdown

interface g0/1
switchport trunk encapsulation dot1q
switchport mode trunk
switchport trunk native vlan 99
no shutdown

interface g0/2
no switchport
ip address 209.165.200.225 255.255.255.252
ipv6 address 2001:db8:acad:a::1/64
no shutdown

ip routing
ipv6 unicast-routing

S1

enable
configure terminal

interface g0/1
switchport mode trunk
switchport trunk native vlan 99
no shutdown

PC-k

PC0

• IP: 192.168.10.1
• Mask: 255.255.255.0
• Gateway: 192.168.10.254

PC1

• IP: 192.168.20.1
• Mask: 255.255.255.0
• Gateway: 192.168.20.254

PC2

• IP: 192.168.30.1
• Mask: 255.255.255.0
• Gateway: 192.168.30.254

PC3

IPv4:

• 192.168.10.2/24
• Gateway: 192.168.10.254

IPv6:

• 2001:db8:acad:10::2/64

PC4

IPv4:

• 192.168.20.2/24
• Gateway: 192.168.20.254

IPv6:

• 2001:db8:acad:20::2/64

PC5

IPv4:

• 192.168.30.2/24
• Gateway: 192.168.30.254

IPv6:

• 2001:db8:acad:30::2/64

Mert ha már egyszer három VLAN van, akkor természetesen kell három külön alhálózat, trunk, SVI, IPv4, IPv6 és Cloud is egyetlen laborfeladathoz. Cisco néha úgy ír gyakorlatot, mintha egy közepes méretű bankot kéne üzembe helyezni kedd délutánig.
