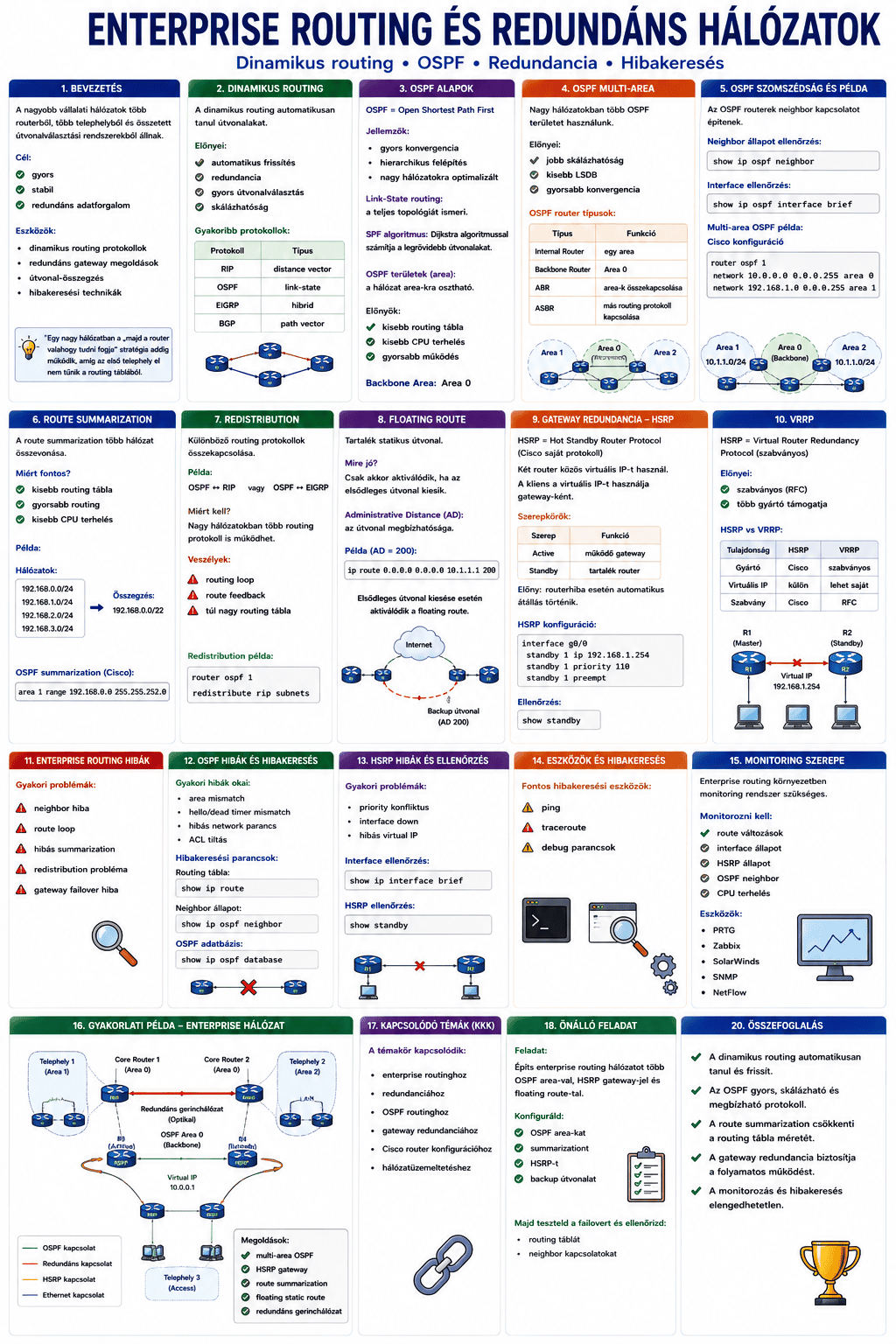

Enterprise routing és redundáns hálózatok

Bevezetés

A nagyobb vállalati hálózatok:

• több routerből,
• több telephelyből,
• és összetett útvonalválasztási rendszerekből
  állnak.

Az enterprise routing célja:

• a gyors,
• stabil,
• és redundáns adatforgalom biztosítása.

Ehhez:

• dinamikus routing protokollokat,
• redundáns gateway megoldásokat,
• útvonal-összegzést,
• és fejlett hibakeresési technikákat
  alkalmaznak.

Mert egy nagy hálózatban a „majd a router valahogy tudni fogja” stratégia körülbelül addig működik, amíg az első telephely el nem tűnik a routing táblából.

Dinamikus routing

A dinamikus routing:

• automatikusan tanul útvonalakat.

Előnyei

Előnyök:

• automatikus frissítés
• redundancia
• gyors útvonalválasztás
• skálázhatóság

Gyakoribb protokollok

OSPF

OSPF: Open Shortest Path First

OSPF jellemzői

Tulajdonságok:

• gyors konvergencia
• hierarchikus felépítés
• nagy hálózatokra optimalizált

Link-State routing

Az OSPF:

• a teljes topológiát ismeri.

SPF algoritmus

Az OSPF:

• Dijkstra algoritmust használ.

Ez számítja:

• a legrövidebb útvonalat.

OSPF területek

Az OSPF:

• area-kra osztható.

Miért jó?

Előnyök:

• kisebb routing tábla
• kisebb CPU terhelés
• gyorsabb működés

Backbone Area

Az OSPF központi területe: Area 0

Multi-Area OSPF

Nagy hálózatokban:

• több OSPF területet használnak.

Multi-area előnyei

Előnyök:

• jobb skálázhatóság
• kisebb LSDB
• gyorsabb konvergencia

OSPF router típusok

ABR

Area Border Router

Összeköti:

• az area-kat.

ASBR

Autonomous System Boundary Router

Más routing protokollból:

• route-okat importál.

OSPF szomszédság

Az OSPF routerek:

• neighbor kapcsolatot építenek.

Neighbor állapot ellenőrzés

show ip ospf neighbor

OSPF interface ellenőrzés

show ip ospf interface brief

Multi-area OSPF példa

Cisco konfiguráció

router ospf 1
network 10.0.0.0 0.0.0.255 area 0
network 192.168.1.0 0.0.0.255 area 1

Route Summarization

A route summarization:

• több hálózat összevonása.

Miért fontos?

Előnyök:

• kisebb routing tábla
• gyorsabb routing
• kisebb CPU terhelés

Példa

Hálózatok:

192.168.0.0/24
192.168.1.0/24
192.168.2.0/24
192.168.3.0/24

Összegzés

192.168.0.0/22

OSPF summarization

Cisco:

area 1 range 192.168.0.0 255.255.252.0

Redistribution

A redistribution:

• különböző routing protokollok összekapcsolása.

Példa

OSPF ↔ RIP

vagy:

OSPF ↔ EIGRP

Miért kell?

Nagy hálózatokban:

• több routing protokoll is működhet.

Redistribution veszélyei

Problémák:

• routing loop
• route feedback
• túl nagy routing tábla

Redistribution példa

router ospf 1
redistribute rip subnets

Floating Route

A floating route:

• tartalék statikus útvonal.

Mire jó?

Csak akkor aktiválódik:

• ha az elsődleges útvonal kiesik.

Administrative Distance

Az AD:

• az útvonal megbízhatósága.

Példa

ip route 0.0.0.0 0.0.0.0 10.1.1.1 200

Gateway redundancia

A kliensek:

• alapértelmezett gateway-t használnak.

Mi történik,
ha a gateway router kiesik?

HSRP

HSRP: Hot Standby Router Protocol

Cisco saját redundancia protokoll.

HSRP működése

Két router:

• közös virtuális IP-t használ.

Virtuális gateway

A kliens:

• a virtuális IP-t használja gateway-ként.

HSRP szerepkörök

HSRP előnye

Routerhiba esetén:

• automatikus átállás történik.

HSRP konfiguráció

interface g0/0
standby 1 ip 192.168.1.254
standby 1 priority 110
standby 1 preempt

HSRP ellenőrzés

show standby

VRRP

VRRP: Virtual Router Redundancy Protocol

VRRP jellemzői

Előnyök:

• szabványos
• több gyártó támogatja

HSRP vs VRRP

Enterprise routing hibák

Gyakori problémák:

• neighbor hiba
• route loop
• hibás summarization
• redistribution probléma
• gateway failover hiba

OSPF hibák

Okok:

• area mismatch
• hello/dead timer mismatch
• hibás network parancs
• ACL tiltás

OSPF hibakeresés

Routing tábla

show ip route

Neighbor állapot

show ip ospf neighbor

OSPF adatbázis

show ip ospf database

HSRP hibák

Gyakori problémák:

• priority konfliktus
• interface down
• hibás virtual IP

Interface ellenőrzés

show ip interface brief

Ping és traceroute

Monitoring szerepe

Enterprise routing környezetben:

• monitoring rendszer szükséges.

Monitorozni kell

Példák:

• route változások
• interface állapot
• HSRP állapot
• OSPF neighbor
• CPU terhelés

Gyakorlati példa

Iskolai enterprise hálózat:

• core router
• backup router
• multi-area OSPF
• HSRP gateway
• floating static route

Önálló feladat

Feladat:

Építs enterprise routing hálózatot:

• több OSPF area-val,
• HSRP gateway-jel,
• és floating route-tal.

Konfiguráld:

• OSPF area-kat
• summarizationt
• HSRP-t
• backup útvonalat

Majd:

• teszteld a failovert,
• és ellenőrizd:
  • routing táblát,
  • neighbor kapcsolatokat.

Ellenőrző kérdések
