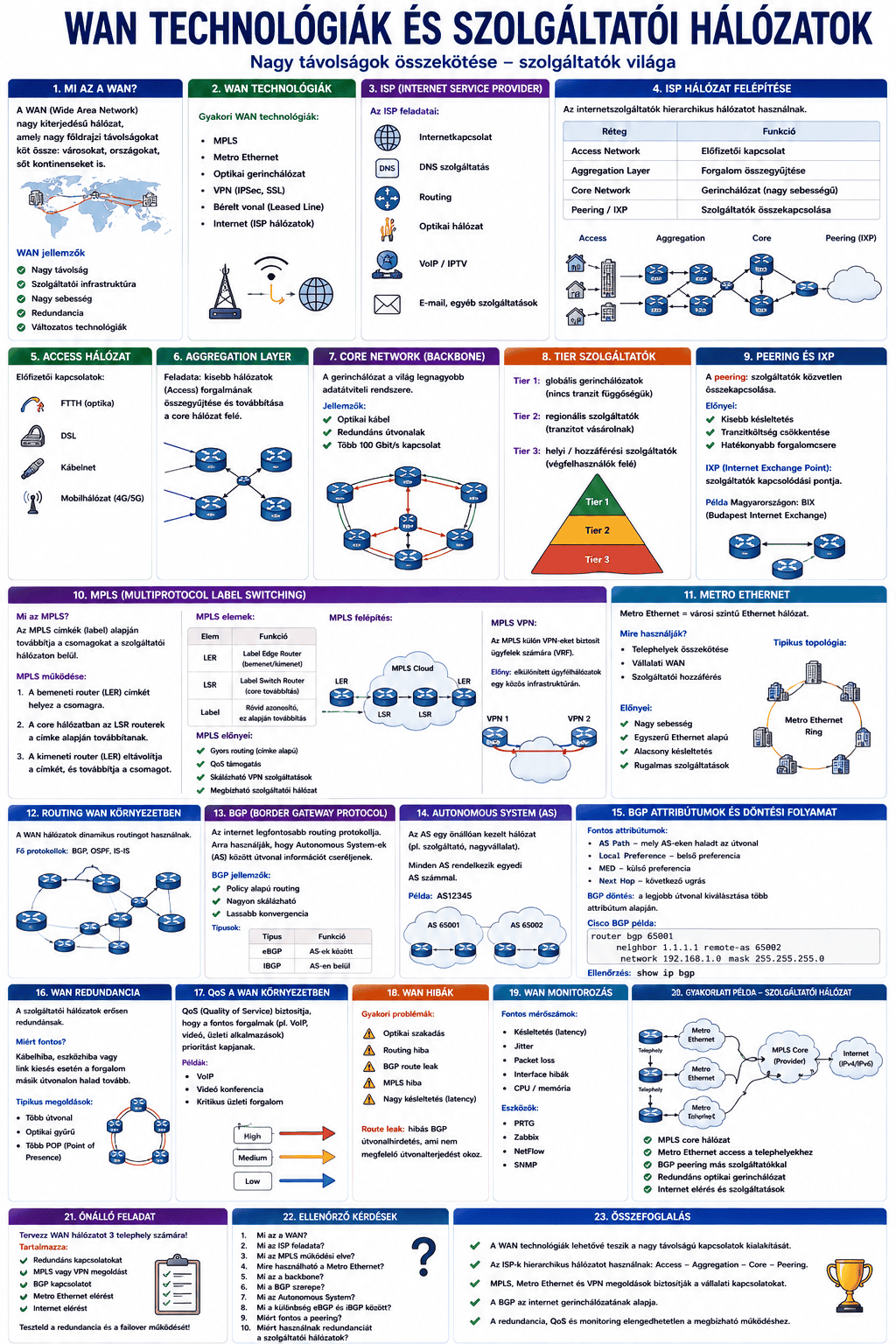

WAN technológiák és szolgáltatói hálózatok

Bevezetés

A helyi hálózatok (LAN):

• egy épületen vagy telephelyen belül működnek.

A nagyobb földrajzi távolságokat összekötő hálózatok:

• WAN technológiákat használnak.

WAN: Wide Area Network

A WAN hálózatok:

• városokat,
• országokat,
• sőt kontinenseket is összekapcsolnak.

Az internet:

• valójában sok ezer szolgáltatói hálózat összekapcsolódása.

Az emberek hajlamosak úgy gondolni az internetre, mint egyetlen nagy dologra. Valójában inkább egy globális kompromisszumhalmaz, amit szolgáltatók, routerek és BGP útvonalak tartanak össze valahogy.

Mi az a WAN?

A WAN:

• nagy kiterjedésű hálózat.

WAN jellemzők

Tulajdonságok:

• nagy távolság
• szolgáltatói infrastruktúra
• nagy sebesség
• redundancia

WAN technológiák

Gyakoribb:

• MPLS
• Metro Ethernet
• optikai gerinchálózat
• VPN
• bérelt vonal

ISP

ISP: Internet Service Provider Internetszolgáltató.

ISP feladata

Szolgáltatások:

• internetkapcsolat
• DNS
• routing
• optikai hálózat
• VoIP
• IPTV

ISP hálózat felépítése

Az internetszolgáltatók:

• hierarchikus hálózatot használnak.

Fő elemek

Access hálózat

Az előfizetői kapcsolat.

Példák:

• FTTH
• DSL
• kábelnet
• mobilhálózat

Aggregation layer

Feladata:

• kisebb hálózatok összegyűjtése.

Core Network

A gerinchálózat:

• nagyon nagy sebességű infrastruktúra.

Internet gerinchálózat

A gerinchálózat:

• a világ legnagyobb adatátviteli rendszere.

Backbone

Backbone:

• nagy sebességű fő adatkapcsolat.

Backbone jellemzők

Általában:

• optikai kábel
• redundáns útvonalak
• több 100 Gbit/s kapcsolat

Tier szolgáltatók

Tier 1

• globális gerinchálózat

Tier 2

• regionális szolgáltatók

Tier 3

• helyi szolgáltatók

Peering

A peering:

• szolgáltatók közvetlen összekapcsolása.

Miért fontos?

Csökkenti:

• késleltetést,
• tranzitköltséget.

Internet Exchange Point

IXP:

• szolgáltatók kapcsolódási pontja.

Magyar példa

BIX: Budapest Internet Exchange

MPLS

MPLS: Multiprotocol Label Switching

Mi az MPLS?

Az MPLS:

• címkék alapján továbbít csomagokat.

MPLS előnyei

Előnyök:

• gyors routing
• QoS támogatás
• VPN szolgáltatások
• szolgáltatói hálózatok

MPLS működés

A router:

• címkét (labelt) helyez a csomagra.

A hálózat:

• ez alapján továbbít.

MPLS elemek

Label

A label:

• rövid azonosító.

Ez alapján:

• történik a továbbítás.

MPLS VPN

Az MPLS:

• szolgáltatói VPN-ekhez is használható.

MPLS előnye VPN esetén

Előny:

• elkülönített ügyfélhálózatok.

Metro Ethernet

A Metro Ethernet:

• városi Ethernet hálózat.

Mire használják?

Példák:

• telephelyek összekötése
• vállalati WAN
• szolgáltatói kapcsolat

Metro Ethernet előnyei

Előnyök:

• nagy sebesség
• egyszerű Ethernet alap
• alacsony késleltetés

Metro Ethernet topológia

Gyakori:

• gyűrűs topológia
• redundáns optikai hálózat

Routing WAN környezetben

A WAN hálózatok:

• dinamikus routingot használnak.

BGP

BGP: Border Gateway Protocol

Mi az a BGP?

Az internet:

• legfontosabb routing protokollja.

Mire használják?

Autonomous System-ek:

• összekapcsolására.

Autonomous System

AS:

• önállóan kezelt hálózat.

Minden szolgáltató:

• saját AS számmal rendelkezik.

AS Number

Példa: AS12345

BGP működése

A routerek:

• útvonalinformációt cserélnek.

BGP jellemzői

Tulajdonságok:

• policy alapú routing
• nagyon skálázható
• lassabb konvergencia

eBGP és iBGP

BGP attribútumok

Fontos:

• AS Path
• Local Preference
• MED
• Next Hop

AS Path

Megmutatja:

• milyen AS-eken haladt át az útvonal.

BGP döntés

A BGP:

• több útvonal közül választ.

Cisco BGP példa

router bgp 65001
neighbor 1.1.1.1 remote-as 65002
network 192.168.1.0 mask 255.255.255.0

BGP ellenőrzés

show ip bgp

WAN redundancia

A szolgáltatói hálózatok:

• erősen redundánsak.

Miért fontos?

Kábelhiba esetén:

• másik útvonal használható.

Optikai gyűrű

A szolgáltatók:

• gyakran gyűrűs topológiát használnak.

QoS WAN környezetben

QoS: Quality of Service

Miért fontos?

Prioritást adhat:

• VoIP,
• videó,
• kritikus forgalom számára.

WAN hibák

Gyakori problémák:

• optikai szakadás
• routing hiba
• BGP route leak
• MPLS hiba
• nagy késleltetés

Route Leak

Hibás BGP útvonalhirdetés.

WAN monitorozás

Fontos:

• késleltetés
• jitter
• packet loss
• interface hibák

Monitoring eszközök

Példák:

• PRTG
• Zabbix
• NetFlow
• SNMP

Gyakorlati példa

Szolgáltatói hálózat:

• MPLS core
• Metro Ethernet access
• BGP peering
• redundáns optikai gerinc

Önálló feladat

Feladat:

Tervezz WAN hálózatot:

• három telephely számára.

Tartalmazza:

• redundáns kapcsolat
• MPLS vagy VPN
• BGP kapcsolat
• Metro Ethernet
• internetelérés

Ellenőrző kérdések
